Колодезные кольца КС


Колодезные кольца КС
Колодезные кольца КС
Цена по тех-заданию

Заказать



Основные технические характеристики форм КС
Производственное предприятие «Робус» производит виброформы для колец по ГОСТу 8020-90. Это металлические формы с помощью которых изготавливают железобетонные кольца для канализационных, водоотводных колодцев, водоводов, газопроводных сетей и т.п.

Принцип действия виброформы

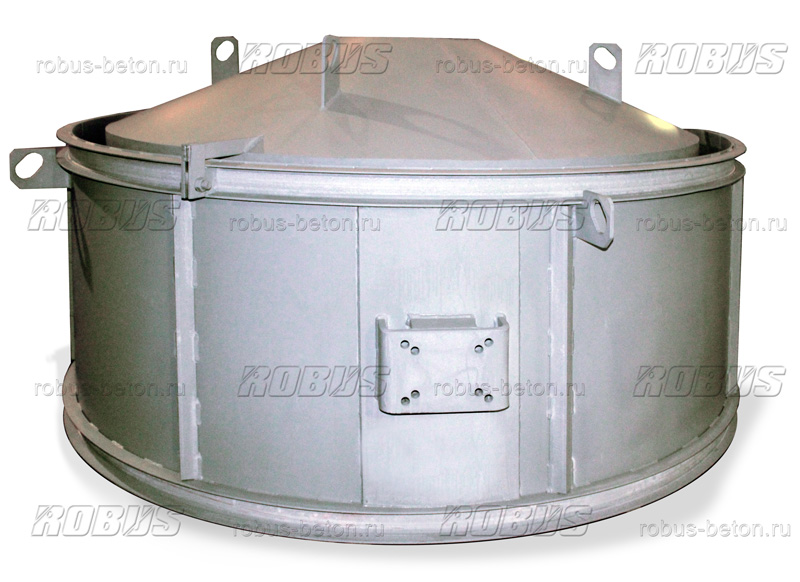

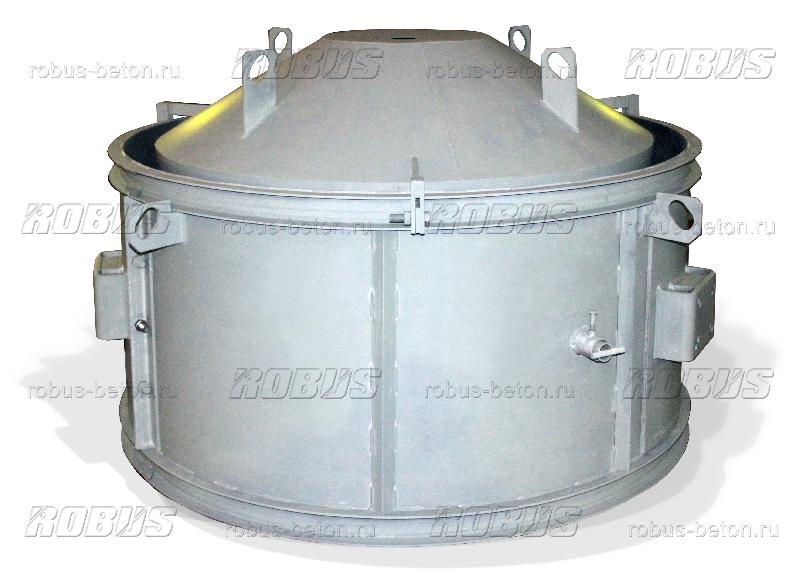

Форма КС состоит из цилиндрической обечайки, усиленной ребрами жесткости и цилиндрического сердечника. Форма оснащена транспортировочными петлями для перемещения ее грузоподъемным механизмом. Форма устанавливается на ровную поверхность или на виброплиту. В промежуток между обечайкой и сердечником устанавливается сетка из металлической арматуры, затем загружается бетонная смесь и производится уплотнение смеси с помощью вибраторов, установленных на обечайке формы. Затем извлекается сердечник, а потом с получившегося кольца снимается обечайка.

Наименование

Обечайка
(толщина
металла),
мм

Сердечник
(толщина
металла),
мм

Масса,
кг

Габаритные размеры
(Д/Ш/В), мм

Количество
вибраторов,
шт

КС 7.9

5

3

240

1200*1200*1185

1

КС 7.6

5

3

190

1200*1200*940

1

КС 10.9

5

3

325

1520*1520*1285

1

КС 10.6

5

3

255

1520*1520*1020

1

КС 15.9

5

3

530

2050*2050*1285

2

КС 15.6

5

3

415

2050*2050*900

2

КС 20.9

5

3

720

2560*2560*1260

3

КС 20.6

5

3

570

2560*2560*960

3

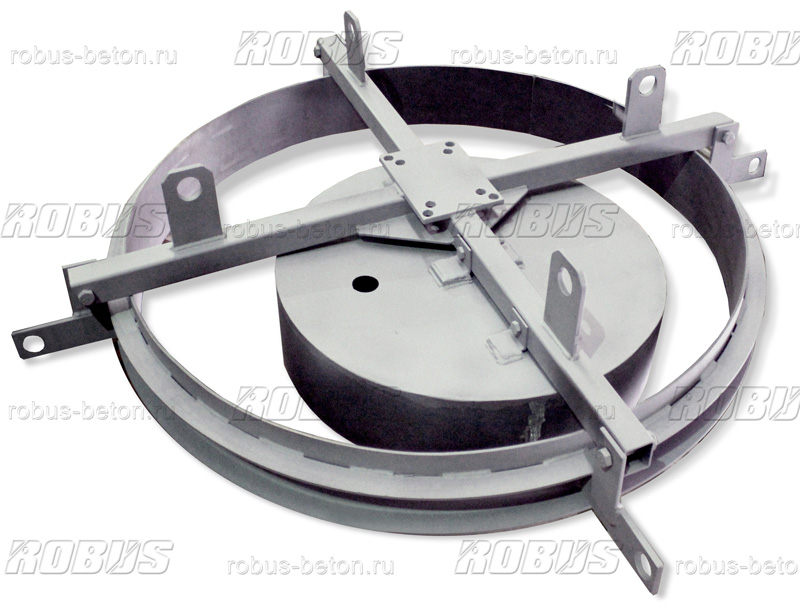

Виброформа для производства плит перекрытия и колодезного днища серии ПП со съемным пустотообразователем

Крышка колодезного кольца.jpg

С помощью этой формы можно изготовить два изделия: нижнюю плиту кольца (плита колодезного днища) и верхнюю плиту кольца (плита перекрытия). Форма разборная и состоит из двух частей, соединяющихся с помощью болтового соединения.

Наименование

Обечайка
(толщина
металла),
мм

Сердечник
(толщина
металла),
мм

Масса,
кг

Габаритные размеры
(Д/Ш/В), мм

Количество
вибраторов,
шт

5

3

50

1050*1050*260

1

ПП 7

5

3

75

1260*1260*340

1

ПП 10

5

3

90

1580*1580*330

1

ПП 15

5

3

115

2100*2100*340

1

ПП 20

5

3

142

2620*2620*350

1


Дополнительное оборудование

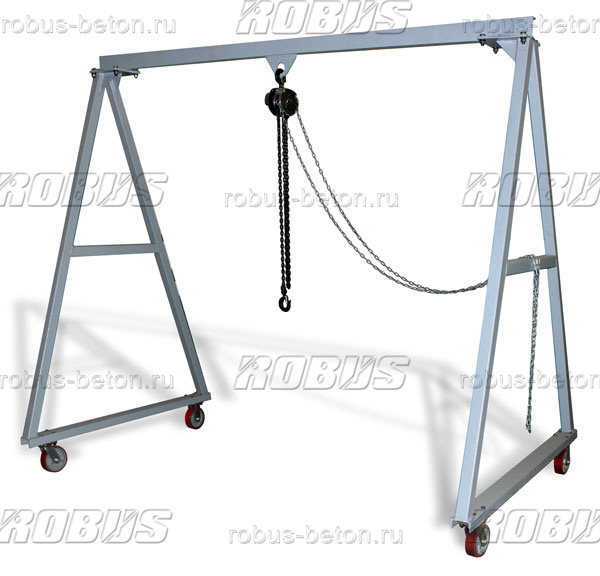

Мобильный подъемник МП-1

Мобильный подъемник

Мобильное грузоподъемное устройство может быть использовано во многих отраслях строительных и монтажных работ, а также при производстве колодезных колец и других железобетонных изделий.

Укомплектовывается ручной талью или электромеханической лебедкой.
